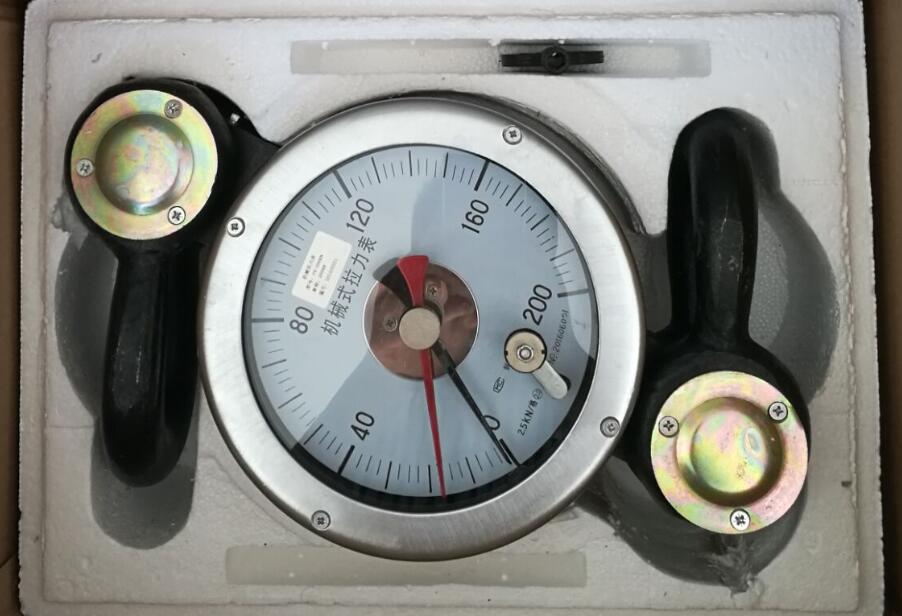

機械式拉力計40KN.8噸.16T.200KN的發貨包裝



機械式拉力計40KN.8噸.16T.200KN發貨包裝的使用方法

1、兩端的拉環通過絞鏈與力源連接（如使用鋼絲繩或其它可自由轉動的聯接件）。在測量過程中始終保持外作用力的作用線與表的軸線相重合。

2、為防止意外，在表后應備裝一條保護鋼絲繩。

3、調零：在加載之前，用搬手將表盤零點調到與表針重合位置上。

4、檢查裝卡狀態，確認裝卡牢固后方可加載。

5、工作時外力作用線必須與表的軸線重合。

6、拉力表直接作用力不得超過表的上限值。

7、安全使用拉力表非常重要，如進行維修時應返回我公司。

8、由于擅自維修產生不良后果，我公司不負責任

二、機械式拉力計40KN.8噸.16T.200KN的發貨包裝主要技術參數

1、儀表準確度為2.0級

2、引用誤差≤±2%F.S

3、靈敏度應小于或等于滿量程載荷0.5%

井架機械式拉力表FX-10t.鉆井深3000m用外觀示意圖:

三、型號、測量范圍、外形尺寸、重量

拉力表型號	測量范圍（kN）	外形尺寸（mm）			重量 （Kg）
		A	B（Ф）	C
FX-10kN	0-10	620	225	160	16
FX-30kN	0-30
FX-50kN	0-50
FX-80kN	0-80	620	225	160	16.5
FX-120kN	0-120	650	225	160	20
FX-200kN	0-200
FX-C-80	0-80	650	280	160	17.5
FX-C-120	0-120	650	280	160	20
FX-C-160	0-160
FX-CY-80	0-80	650	280	160	17.5
FX-CY-120	0-120	650	280	160	20
FX-CY-160	0-160

四、油田鉆井、煤田勘探推薦推薦下列型號儀表

井深（m）	<1500	1500-2500	2500-3000	3500-4000	>4000
選型（kN）	50	80	120	160	200

機械式拉力計40KN.8噸.16T.200KN的發貨包裝
